Panasonic のHDDナビ CN-HD9000 と、ＴＶチューナーユニットの取り付けです。 　HDDナビになってから、ナビとＴＶチューナーの２段重ねは絶対にダメ！って説明書に書いてあるし、今回はＴＶチューナーユニットがナビ用と後席ＴＶ用で２台あるので、ナビは助手席下に、ＴＶチューナーは運転席下に、それぞれ設置することにしました。　おぃおぃ逆だろ？って話もありますが、運転席下の方がエアコン噴出し口が大きくて邪魔なんですよね、それと後席用モニタを右側に付けたいので、こうなりました。
最初はこんな風に、運転席と助手席とコンソールを取外して作業を始めたのですが・・・・

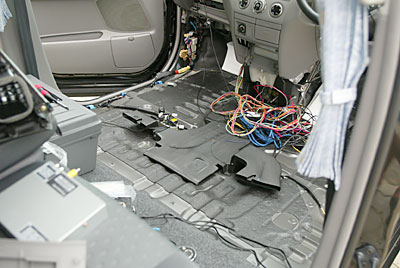

結局は、カーペットも全部外して、こんな感じでの作業になりました。(^^;)　なんでそこまでバラす・・・っていう家族の目が妙に冷たかったです。 　基本的に、配線はセンター部を通し運転席と助手席に振り分けしました。　センター部はドライブシャフト（うちのは４駆ですんで・・）やエキパイが通っていて、輻射熱によるケーブルの損傷が心配なので、あんまりセンターは通さないのですが、今回みたいに運転席と助手席に振り分けするとなると、熱対策をしてでもこっちの方が楽ですね。

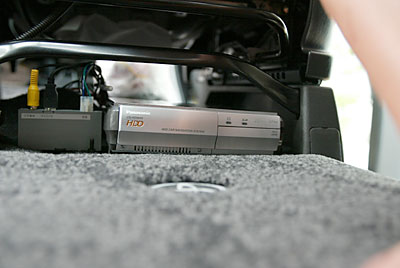

助手席下です、ナビ本体のHDDの文字が光ってますねー、えっフラッシュだろ？って、んなもん焚いてないですよ。(^^)　横にある小さい箱は、バックカメラ用のコントロールボックスです。　ナビ本体の固定は、カーペットの下に木製の板を固定して、そこに取り付け金具をネジ止めする方法で行っています。　マジックテープでカーペットにペッタンなんて、インチキカーショップがよくやる固定？方法はダメですよ、せっかくの３Ｄジャイロが宝の持ち腐れになっちゃいます。

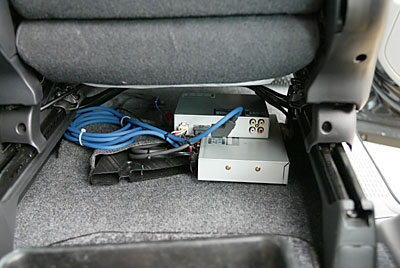

運転席下です、ＴＶチューナーユニットを２段積みで設置しました。　最新のは小さくなったんですね、下が後席用で４年前の機種・上がナビ用で最新型です。　ナビ用ではＴＶなんて見ないので、拡張モニターの接続方法ではなく、アンテナは後席用だけに接続しています。　こっちは、マジックテープでペッタンしてます、運転中に足元に滑り込んできてもらっちゃ困りますが、そんくらいの固定はマジックテープでも十分ですね。

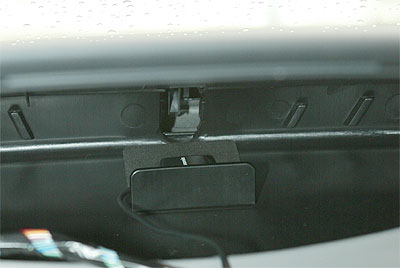

ＧＰＳアンテナの設置状況です。 　この写真だけでは、どこか分からないと思いますが、センターメーターの奥、ダッシュボードの中です。　アンテナの下に敷いてあるのは、パナのナビ付属の金属板です。 　メーカオプションのナビはこの部分に設置してあるらしいですね。 　多少は感度が落ちるかも知れませんが、自立ナビの場合は、大丈夫です。

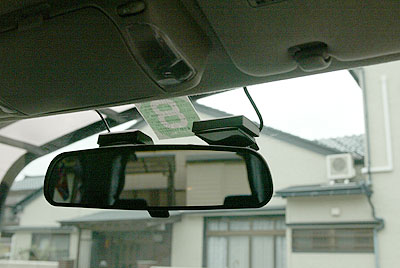

VICSアンテナの設置状況です。 　左側がVICSのアンテナで、右側はETCのアンテナです。 　サエキエンタープライズのアンテナ取り付け部材を使用しました。 　GPSはダッシュボード内だし、これでダッシュボード上はスッキリしました。 　えっ？、でっかいモニタが乗ってるから、全然スッキリしてないですって？(^^;)

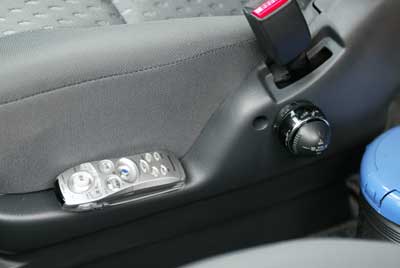

リモコンの設置状況です。 　私は、リモコンは見えるところになくても、手探りで探せればよいと思っているので、ここに集中しています。 　右側の丸いのは、オーディオのリモコンですが、これは完璧ベストの場所です。 　もともと手探りで操作するように設計されているので、見る必要などありません。
