リアワイパー倒立化

最終更新日:2002.12.14


 雪国では、降雪期に屋外駐車をする場合、リアワイパーに雪が積もって壊れるのを防止するために、ワイパーを立てておいたり、ワイパーを動かして垂直になった状態でキーをOFFにして強制的に止めたりします。
 そこで、冬季限定バージョンのD.I.Y.として、リアワイパーの倒立化をしてみました。
 まず、ワイパーの根元のカバーを外して、ナットを緩めて、ワイパーを抜きます。
 結構、硬いと聞きますが、私の場合はちょっと引っ張っただけで取れてきました。
 次に、バックドアの内張りをはがします。

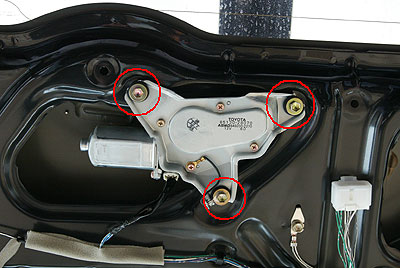

 そうすると、写真のようにワイパーモータASSYが見えますので、赤丸のボルト3本を緩めて、ASSYごとバックドアから取り外します。
 もちろんハーネスのコネクタも外します。

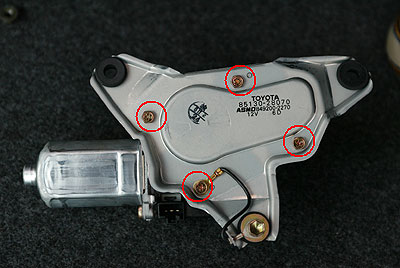

 ワイパーモータASSYを外したら、今度はカバーを開けます、赤丸のボルト4本を外せば開けることができます。
 カバーを開けるとこんな感じになっています。

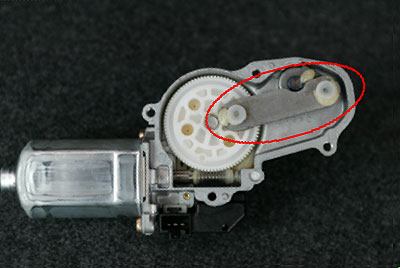

 赤丸で示したカムを、そーっと引っ張って抜きます、全部抜かなくてもOKです、白いギヤからピンが抜ければOKです。

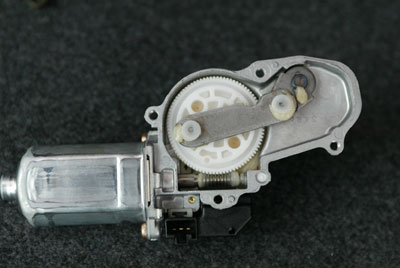

 ピンが抜けたら、写真のように、対角にある穴に移動します。
 あとは、元通り組み立てて、ワイパーを倒立位置で仮付けして、動作範囲の確認をし、位置決めをして復旧すれば完成です。
