EF24(28)-70mm/f2.8L 新旧チャート撮影　比較

　絞り羽根形状の比較にひきつづき、チャート撮影によるテストを実施しました。
　２８ｍｍ、３５ｍ、７０ｍｍでの絞り開放での比較です。
　参考に、EF28-135mm/f3.5-5.6 IS 、 EF16-35mm/f2.8L のデータも掲載しています。

撮影データ
　カ　メ　ラ　：　ＥＯＳ−１Ｄ
　Ｉ　Ｓ　Ｏ　：　８００
　露出補正　　：　なし
　Ｗ　／　Ｂ　：　オート
　そ　の　他　：　三脚使用
　パラメータ　：　シャープネス２・やや細かい

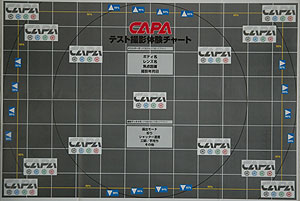

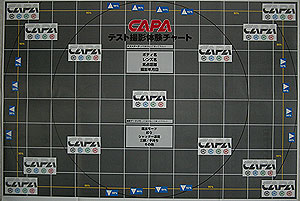

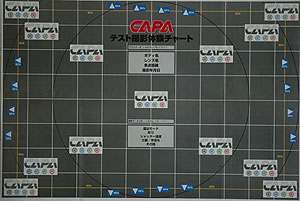

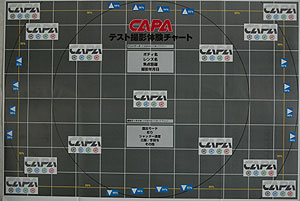

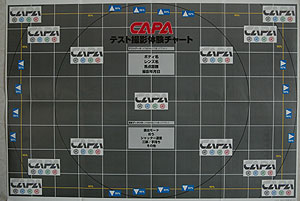

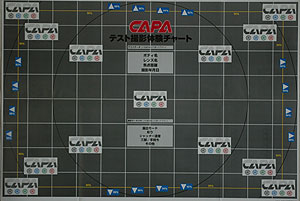

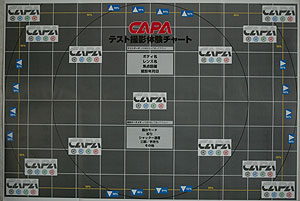

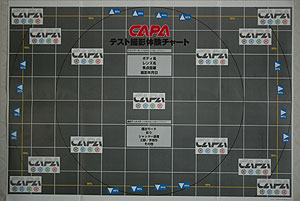

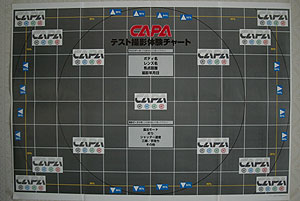

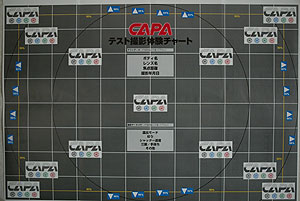

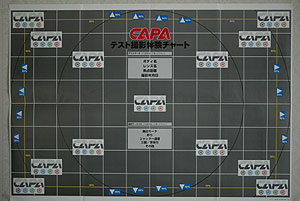

１．まずは、チャート全体の画像です。
　オリジナル画像を、300×200 相当にリサイズして、シャープフィルタを掛けています。
　ここでは、主にディストージョンや周辺光量の低下の比較ができるかと思います。

　どのレンズもワイド端ではタル型、テレ端では糸巻き型が見られますが、新型の方がやや改善されているようです。
　それにしても、EF28-135mm のワイド端は酷いですね。

	EF24-70mm/f2.8L	EF28-70mm/f2.8L	EF28-135mm/f3.5-5.6 IS	EF16-35mm/f2.8L
28mm付近
35mm付近
70mm付近

２．次に、解像度の比較です、チャートの中央部と周辺部（左下）を切り取って原版そのものを載せました。
　中央部・周辺部とも同じ画像から切り取っていますし、一切の補正を加えていませんので、ここでも周辺光量の低下も比較できると思います。

　解像度に関しては、新型も旧型も大きな差はみられないようですが、周辺部を見ると僅かに新型の方がよく見えます。
　周辺光量の低下に関しては、明らかに新型が悪くなっています、ちょっとガッカリです。

　あと、旧型ではテレ端の解像度が今ひとつよくありませんでしたが、新型でもそのまま受け継いでしまっているようです、周辺まで破綻のない画質は見事ですが、中央部においては普及レンズのEF28-135mmに負けています。
　しかし、EF28-135mm の周辺に関しては、見るのもイヤになります。(^^;)

		EF24-70mm/f2.8L	EF28-70mm/f2.8L	EF28-135mm/f3.5-5.6 IS	EF16-35mm/f2.8L
28mm付近	中央部
	周辺部
35mm付近	中央部
	周辺部
70mm付近	中央部
	周辺部
